▣ 특징

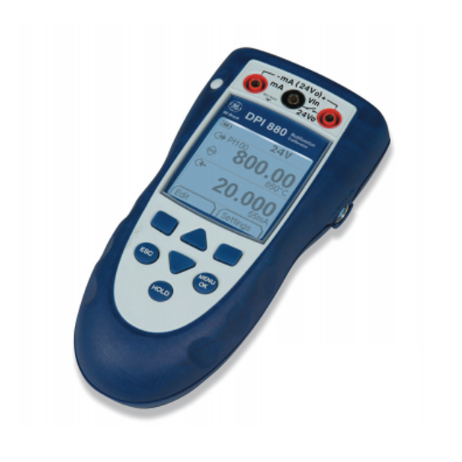

[ 핸드타입 다기능 교정기 ]
- 매우 작고 조작 방법이 간단하며 데이터 측정 시 처리되는 모든 파라미터들을 테스트하고 구성하며 교정하는 장비.
- 한 손에 잡히는 작은 크기, 심플한 메뉴 형식으로 Window 사용과 유사한 인터페이스.
- 추가 레코딩 장비 없이 테스트를 하고 데이터를 저장할 수 있는 데이터 로깅 기능.
- 고정밀의 데이터를 획득함과 동시에 버튼을 한 번 만으로 저장된 데이터를 불러올 수 있어 작업 시간을 크게 절약할 수 있음.
ex) 테스트 스위치, 트립, 알람, 결과 출력 과정 - 기존 장비: 40분 소요 vs. DPI880: 5분 만에 작업 완료.
[ 동시 듀얼 리딩 ]
다양한 입출력 신호를 간단하게 교정하고 진단할 수 있으며, 교정값은 실시간으로 디스플레이에 캡쳐 및 조절 가능.
[ DPI880 Specifications ]
- 프로그래밍 가능한 스텝 및 램프 출력: % Step 출력으로 교정을 빠르게 진행하거나 Span Check를 사용하여 제로 및 풀 스케일 조정 수행 가능. 램프 출력은 섬세한 아날로그 미터, 변화율 표시기 및 밸브 이동 및 슬루율 확인에 이상적.
- 조절 가능한 'Nudge' 값: 밸브 포지셔너와 테스트 스위치. 릴레이, 트립 및 알람을 정확하게 설정하기 위한 증분 출력 제공.
- 자동 스위치 테스트: 빠르고 정확한 "안전 시스템" 점검을 제공하는 open/closed 트립 값 캡쳐.
- HART 저항기: HART 디지털 통신기에 필요할 때 루프로 전환할 수 있으며 250Ω(단위 추가) 저항을 가지고 다녀야 하는 불편함을 해소할 수 있음.
- (24V) 루프 전원 공급 장치: 트랜스미터 및 컨트롤 루프를 활성화.
1. 온도
RTD 또는 열전대를 측정 또는 시뮬레이션하며 프로브, 트랜스미터, 프로세스 루프, 표시기 및 컨트롤러를 점검에 유용함.
- RTD의 2,3,4선식 방식을 자동으로 확인 : 시스템의 부정확도를 야기할 수 있는 잘못된 결선이나 손상된 센서들을 빠르게 확인 가능.
- 다양한 프로브와 호환되는 온도계 : 8개의 RTD 및 12개의 열전대와 호환되므로 모든 온도계 분야에 응용 (예 : 범용, 고온).
2. 주파수
- 고도로 정교한 측정 기준 및 다양한 테스트 도구를 제공하여 프로세스 기술자 및 전기 엔지니어의 작업 환경에 최적화.
- Hz, kHz, CPM CPH, Pulse 측정을 지원하며, 장비의 고유 기능들을 이용하여 테스트, 일렉트릭 써킷 점검 및 주파수계와 batch counters, 타코미터, 모션피업, 적분기, 유량계류의 주파 기기를 보다 편한 사용 환경에서 작업 가능.
- 자동 트리거 : 파형 또는 진폭에 관계없이 최상의 값을 감지합니다.
3. 압력
- Intelligent Digital Output Sensor (IDOS) 모듈 타입의 압력 센서 장착 가능.
(압력 범위 : 10 in H2O to 10,000 psi (25 mbar to 700 bar)
- IDOS module은 교정기로부터 보정 불필요.
-Standard급의 정확도: 0.05% FS의 표준 정확도는 0°C에서 50°C까지의 작동, 1년 안정성 및 교정 불확실성을 포함. 프리미어 범위는 실험실 등급의 정밀도 0.01% FS를 제공.
- Total flexibility: IDOS modules은 IDOS logo를 수행하는 여러 장비와 호환 가능.
[ 액세서리 ]
- IO880A : 악세사리 주머니가 있는 부드러운 패드릭 케이스
- IO880B : 벨트 클립, 손목 띠 / 고리 및 벤치 받침대
- IO880C : 충전기가 있는 NiMh 배터리, 외부 충전된 배터리
- IO880D : 데이터 로깅 업그레이드 및 RS232 리드
▣ 사양
- 작동 온도: -10ºC ~ 50ºC (14ºF ~ 122ºF)
- 보관 온도: -10ºC ~ 70ºC (-4ºF ~ 128ºF)
- 습도: 0% to 90% 비 응축, Def Stan 66-31, 8.4 Cat III
- 충격과 진동: BS EN61010:2001, Def Stan 66-31, 8.4 Cat III
- EMC: BS EN61326-1:1998 + A2:2001
- 안전: BS EN61010:2001. Pressure Equipment Directive (PED), Class SEP, CE marked
- 디스플레이: Graphic LCD with backlight
- 사이즈 (l x w x h): 180mm x 85mm x 50mm, 400g
- 배터리: AA 알카라인 3개, >60시간 mV, >10시간 mA 소스 (24V @ 12mA)
