ELEKTRONIK
EE33
고습과 화학물질이 많은 환경을 위한
온습도 트랜스미터
열선이 포함된 온도/습도 일체형 센서를 사용하여
응축 현상이나 화학 오염도가 높은 환경에서도
측정에 무리가 없어 안정성을 유지 할 수 있습니다.
또한 지속적인 고습 환경과 100bar에 이르는 압력에도 적용 될 수 있습니다.
제품 소개

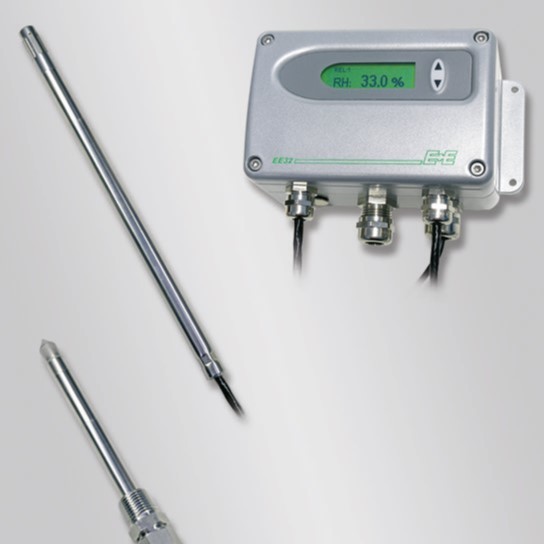

고정밀 EE33 시리즈는 가장 까다로운 조건에서
상대 습도 / 이슬점 온도 / 절대 습도 / 등 빠르고 안정적으로 측정 할 수 있도록 설계 되었습니다.
응축이나 중금속 오염은 신속하고 신뢰할 수 있는 측정에 영향을 미치지 않습니다.
100bar 의 높은 프로세스 압력과 연속적인 높은 습도 또한 EE33 시리즈에 문제가 되지 않습니다.

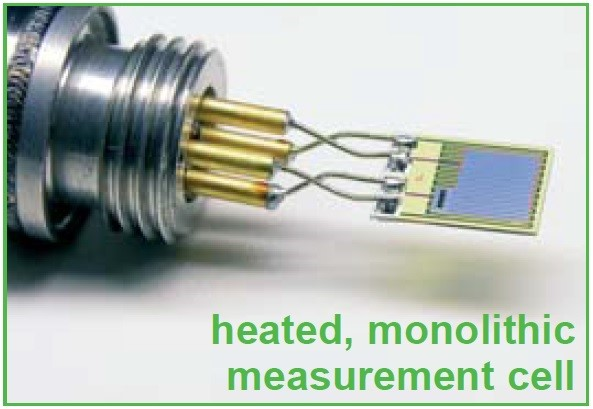

EE33 시리즈의 핵심은 E+E Elektronik 의 박막 기술로 제조된 새로운 모놀리식 측정 셀 유형 HMC1 입니다.
화학 오염 및 응축은 HMC1 측정 셀의 혁신적인 설계로 인해 실제로 증발합니다.
센서의 모놀리식 구조는 정상 상태로의 빠른 복귀 및 측정의 연속을 가능하게 합니다.
또한, 독창적인 E+E 센서 코팅으로 HMC1 측정 셀은 부식 및 단락을 유발하는 전도성 토양으로부터 훨씬 잘 보호됩니다.

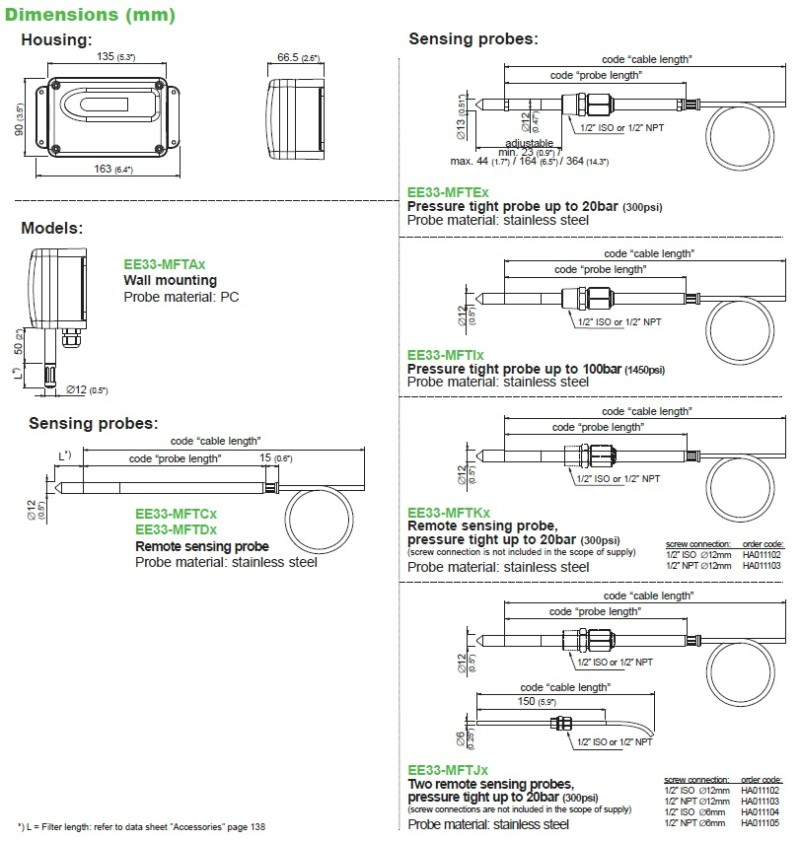

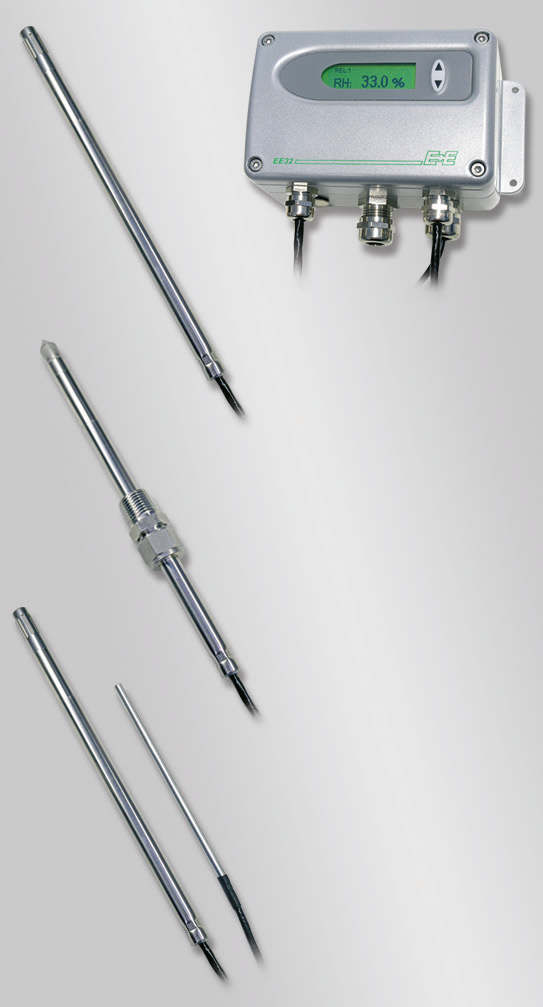

차별화 된 모델 및 마운팅 버전을 통해 EE33 시리즈를 다양한 어플리케이션에 활용할 수 있습니다.
-일시적인 응축 중 상대 습도 측정 : 측정 셀은 잠깐동안 가열되지만 매우 강합니다.
-연속 고습에서 이슬점 온도 측정 : 측정 셀은 연속적으로 제어되고 가열 됩니다.
-연속 고습도에서 상대 습도 측정 : 측정 셀은 지속적으로 제어되고 가열 됩니다.
온도 센서가 추가 됩니다.
-높은 호학 물질 노출 시, 상대 습도 측정 및 평균 습도 : 측정 셀은 잠깐 동안 가열되지만 매우 강합니다.
-최대 100bar의 압력에서 상대습도 측정, 평균 습도 : 측정 셀은 특수 고압 프로브에 설치됩니다.
측정 범위 및 정확도
습도 범위: 0~100%RH
정확도 : -15~+40℃ 사이, 90%RH 이하 : ±(1.3 + 0.3%*mv) % RH
-15~+40℃ 사이, 90%RH 이상 : ±2.3% RH)
온도 범위 : -40 ~ 180 ℃
정확도 : 최소 ±0.2℃ / 최대 ±0.5℃ (Monolithic measu rement cell HMC1)
응답속도 : < 15s

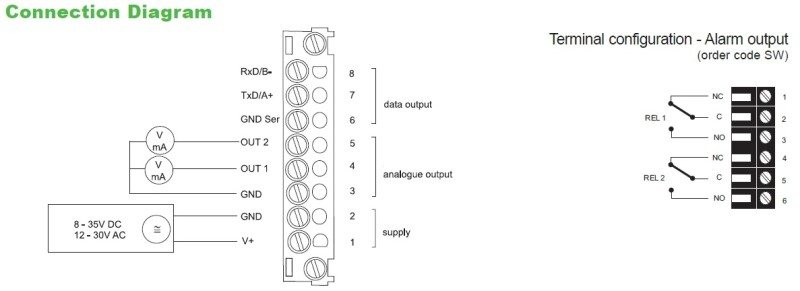

출력 : 0-1 / 5 / 10V or 0 /4-20mA
발열 센서
EE33 모델은 발열 센서를 가지고 있습니다. 이것은 EE33 모델 만의 특별한 기능입니다.
보통의 온습도 센서들은 고습환경이 80%RH 환경에서 지속적으로 측정 시, 측정 값이 많이 틀어 집니다. (실제로 10%RH 이상 틀어지는 경우도 있습니다.)
하지만 EE33 모델은 습도가 76%RH 이상의 환경부터 센서가 발열합니다.
이 때, 노점 온도와 대기온도의 영향을 받지 않는데 습도 센서 안의 온도센서와 기준 온도센서의 값을 비교하여
노점 온도와 대기온도를 계산하고 이 값을 이용해 상대습도를 구하는 방식 입니다.
즉 높은 습도에서도 측정이 가능하며, 센서의 값이 틀어지지 않는다고 할 수 있습니다.

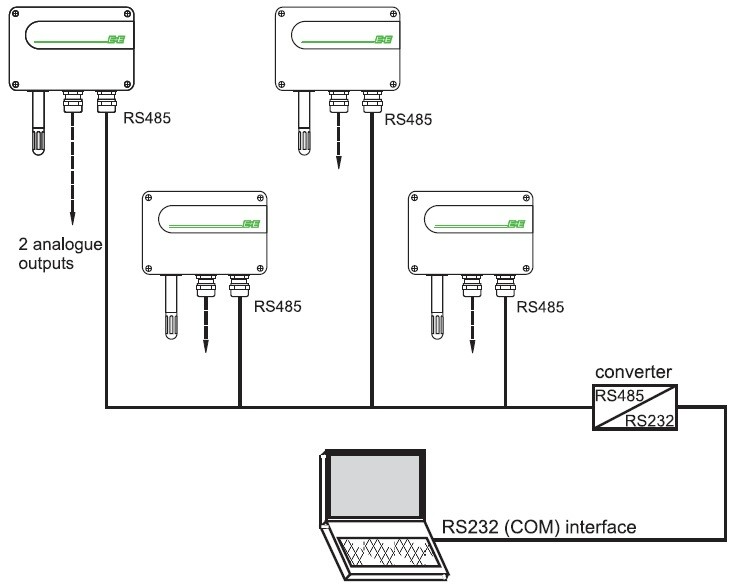

네트워크 기능 및 이더넷 인터페이스
옵션인 RS485 인터페이스 (주문 코드 : N)를 사용하면 최대 32개의 트랜스미터로 구성된 네트워크 시스템을 구축할 수 있습니다. 측정 데이터는 공유 데이터베이스에 수집되어 모든 종류의 처리에 사용할 수 있습니다. 또한 트랜스미터의 원격 모니터링을 위해 이더넷 모듈 (주문 코드 : E)과 네트워크로 연결될 수 있습니다.
