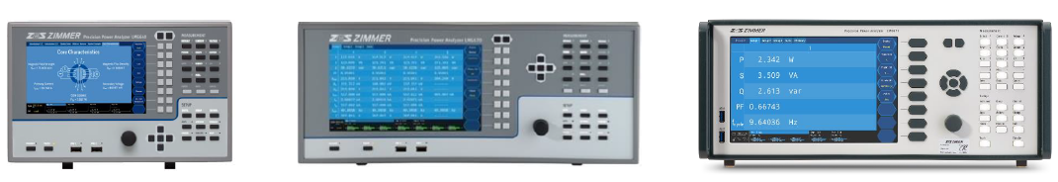

LMG600 Series
전력측정기
LMG 600 Series의 전력측정기는
아주 정확하고 섬세하게 전압,전류, 그리고 전력을 측정 합니다.
측정 후 아날로그 신호로 변환된 값, 디지털 신호 등을
측정하여 자동화 시스템에 필요한 필수 테스트를 지원합니다.
 | 주로 사용되는 어플리케이션:
|

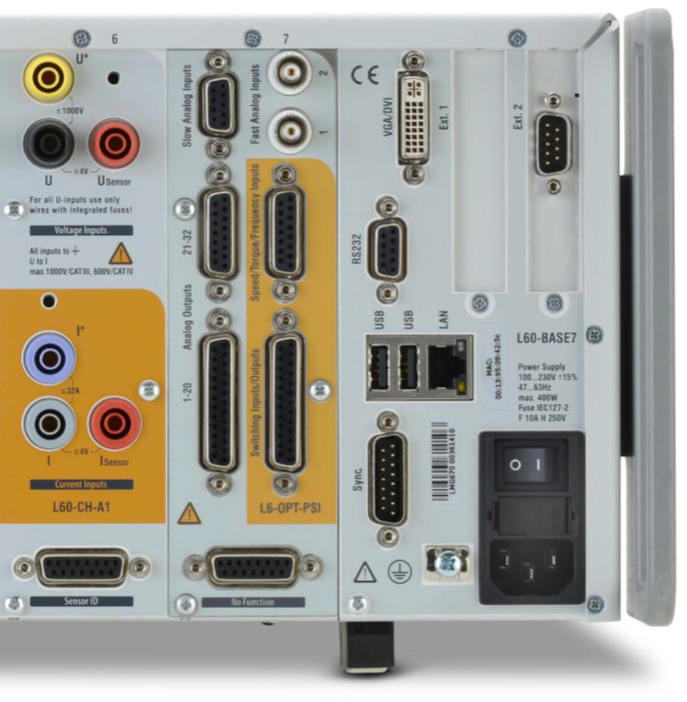

 | PSI 모듈
|
 | 빠른 아날로그 입력

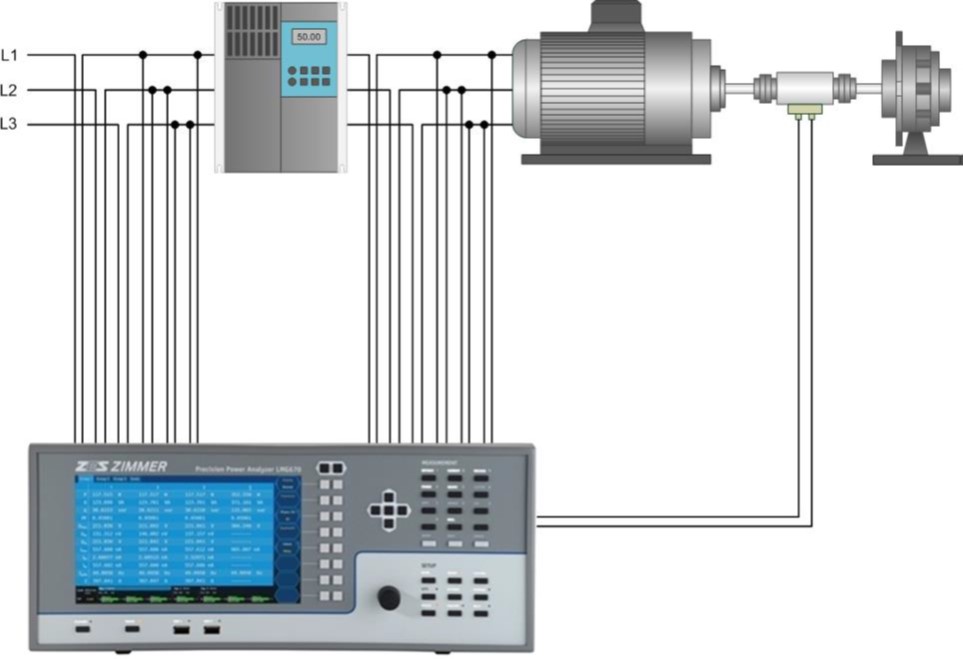

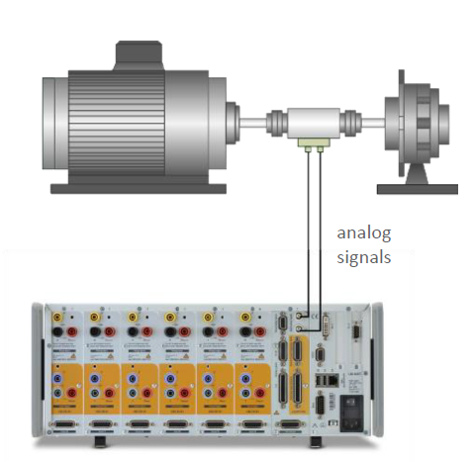

▶ 토크와 빠른 모터의 스피드와 같이 높은 다이나믹 신호를 측정하기 위한 설계 |

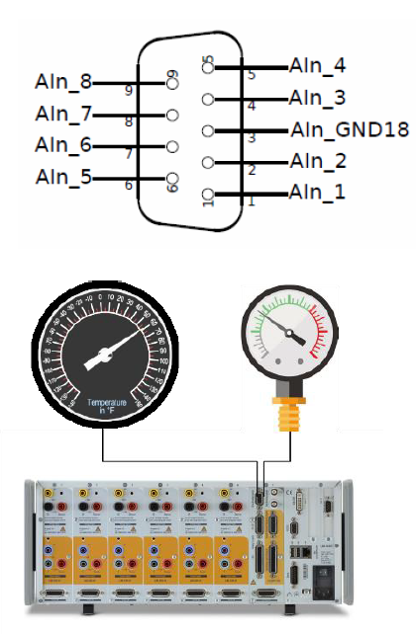

 | 느린 아날로그 입력
▶ DC 또는 온도와 압력같이 느리게 변화하는 신호를 측정하기 위한 설계 |

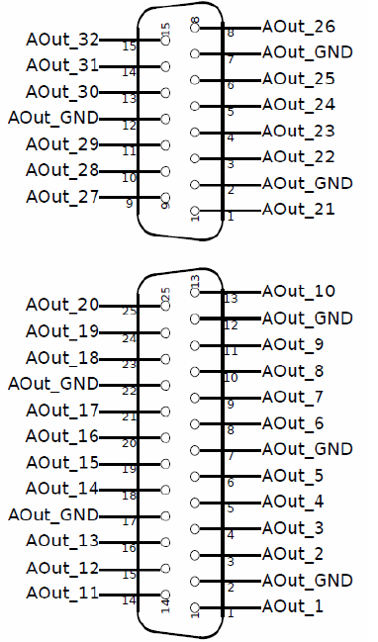

 | 아날로그 출력
|

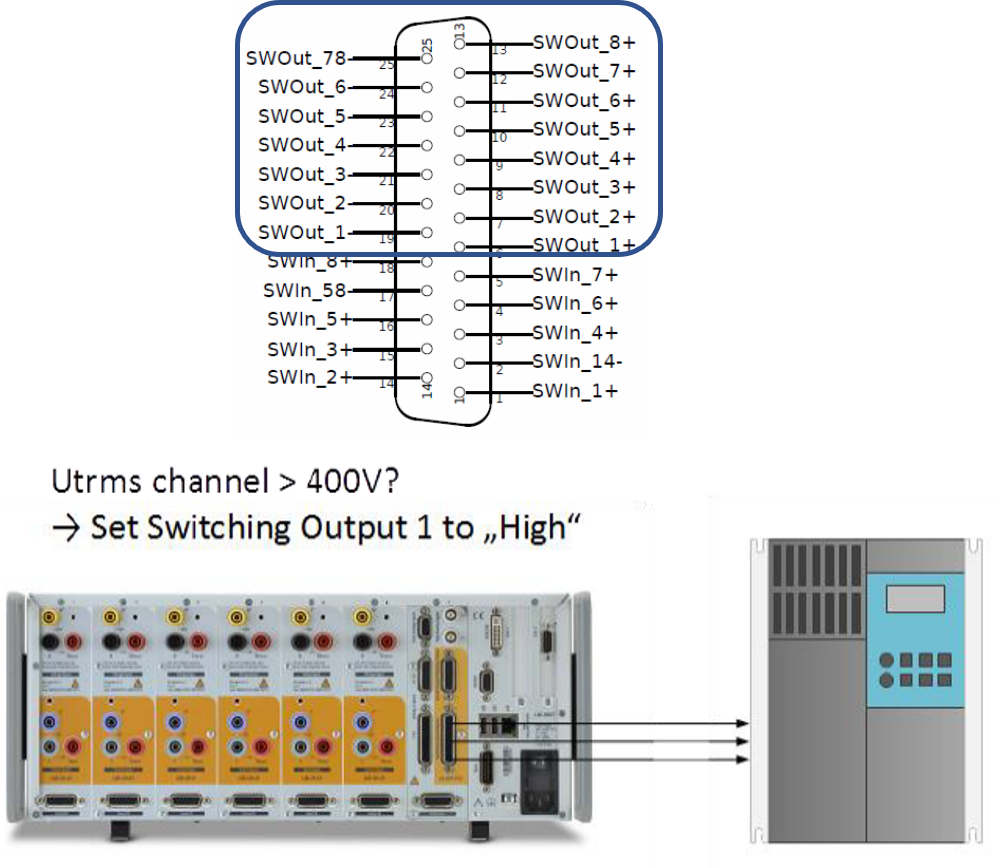

 | 스위치 출력
max 0.9V @ max 200mA (릴레이용) ▶ 자동화 프로세스에서 스위치 릴레이 또는 로직 입력 제어를 위한 설계 |

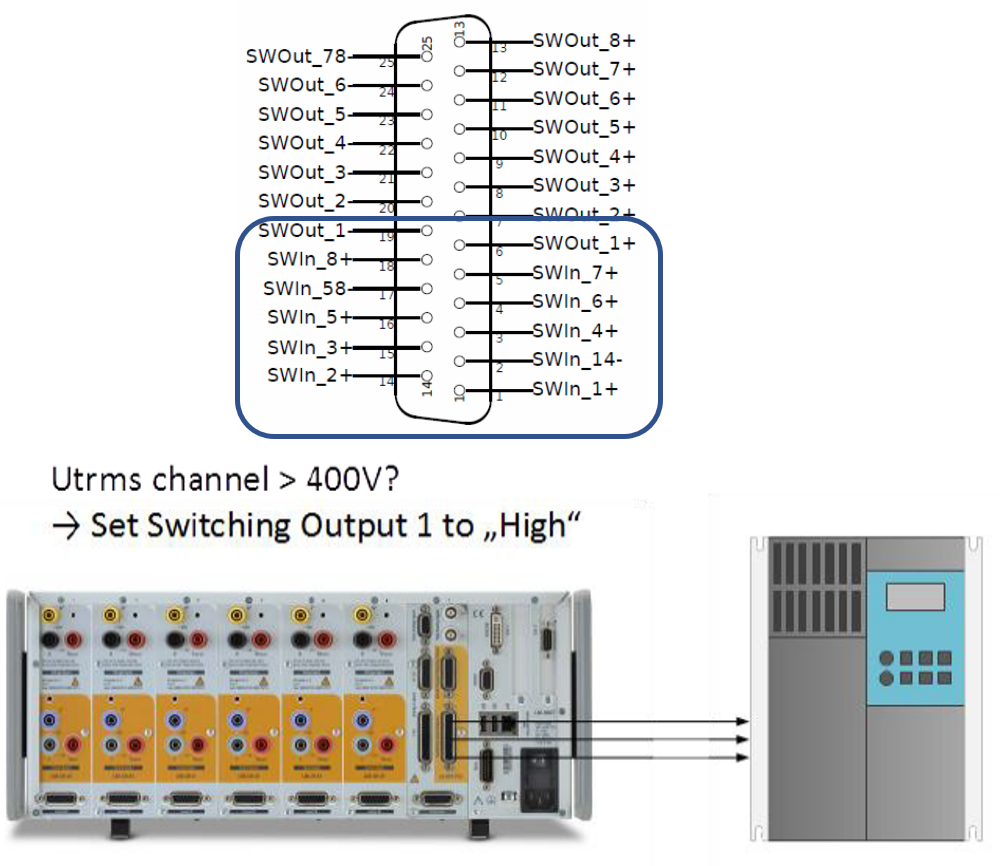

 | 스위치 입력
State = 1 for voltage 2.3V @ max. 0.5mA ▶ 다양한 상태의 로직 신호를 확인하기 위해 설계 |

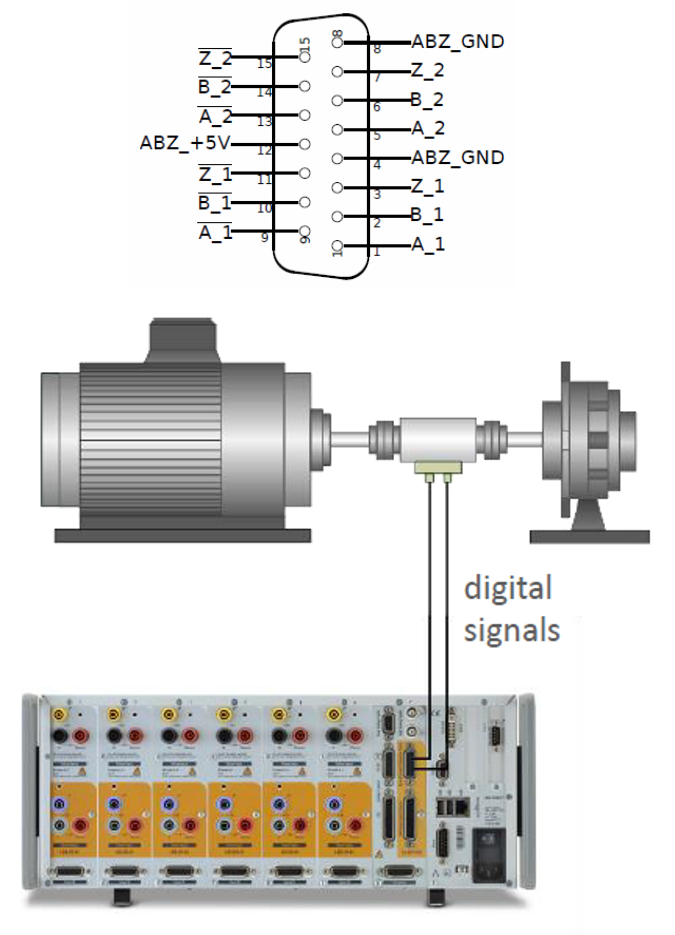

 | 속도/토크/주파수 입력
- A → 주파수/속도 - B → 방향 탐지 - C → "zero" 센서 포지션
- HTL: against ground, 0V/10V - RS422: against inverse input, -0.8V/0.8V |
