▣ 특징
AXON 제품은 회전하는 부품의 물리적 양 (온도, 토크, 힘 등)을 측정하고 무선으로 전송하도록 제작된 시스템입니다.
이러한 분야의 초점은 자동차 부문에도 많이 적용되고 있지만, 원격 측정 시스템은 조선, 철도 운송, 기계 공학 및 풍력과 같은 다른 분야에서도 점점 더 많이 사용되고 있습니다. 이런 산업 분야에 공통적으로 필요한 기술은 일관성 있고 빠르고 정확한 측정 데이터 수집 및 평가입니다.
모든 개발의 초점은 고객에게 사용하기는 쉽지만 신뢰성 높은 원격 측정 시스템을 제공하는 것입니다.
모든 시스템의 구성 요소는 제품군 내에서 쉽게 상호 교환 할 수 있어 손쉬운 사용을 보장합니다.

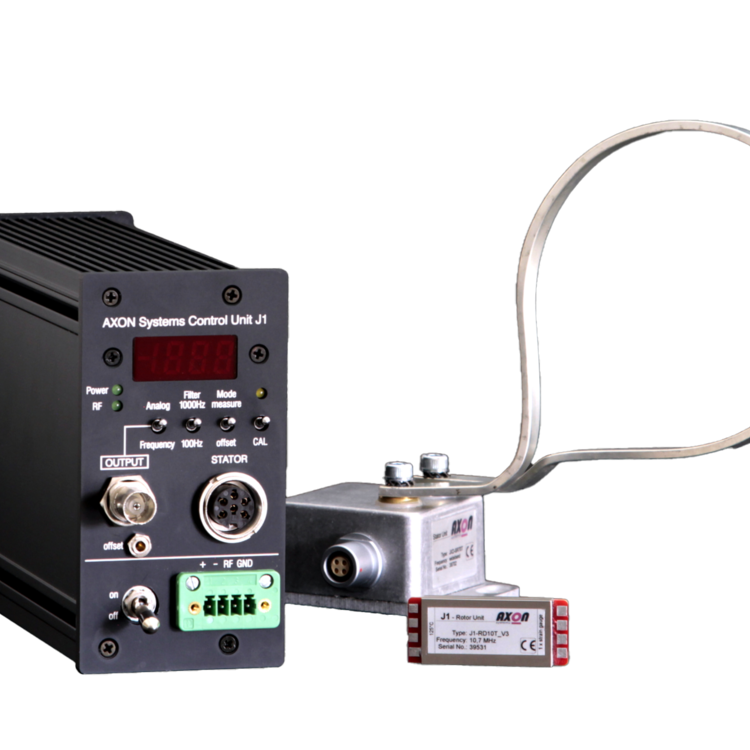

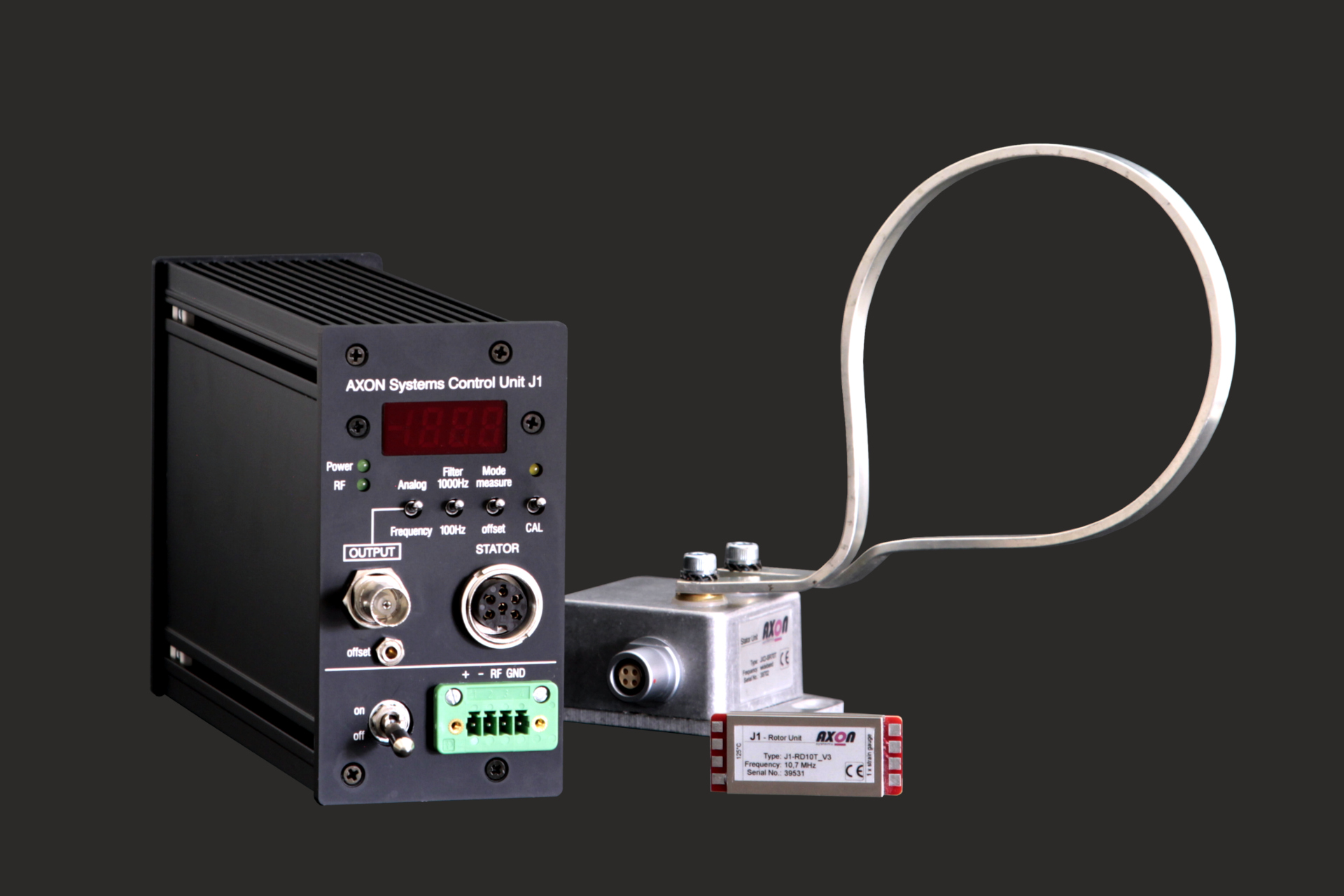

원격 측정 시스템 J1은 접촉 없이 스트레인 게이지, 열전대 신호를 전송합니다.
다양한 센서의 신호를 동시에 전송할 수 있는 멀티 채널 시스템은 물론 토크, 힘, 온도 등의 비 접촉식 전송방식으로 단 채널 측정 시스템도 사용할 수 있습니다.
모든 AXON 원격 측정 시스템과 마찬가지로 이 시스템은 매우 견고하며 연속 작동 시 최대 + 140℃의 작동 온도에서 가장 혹독한 조건에서도 신뢰할 수 있는 측정 결과를 제공합니다.
▣ 각 부품 세부 내용

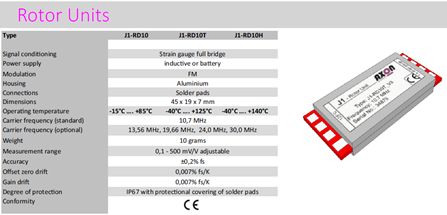

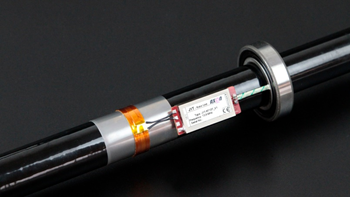

[ 로터 유닛 ]
고정밀 센서에 전원을 공급합니다.
스트레인 게이지의 데이터를 취득하고 회전 샤프트와 인덕티브 스테이터 사이에 접촉 없이 측정 신호를 전송합니다.
연속 작동 시 최대 +140℃의 작동 온도에서도 안정적인 전력 및 데이터 전송이 가능합니다.

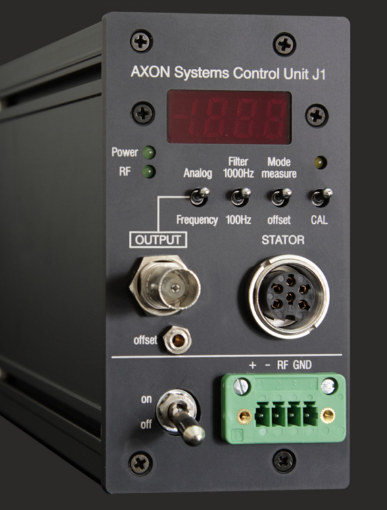

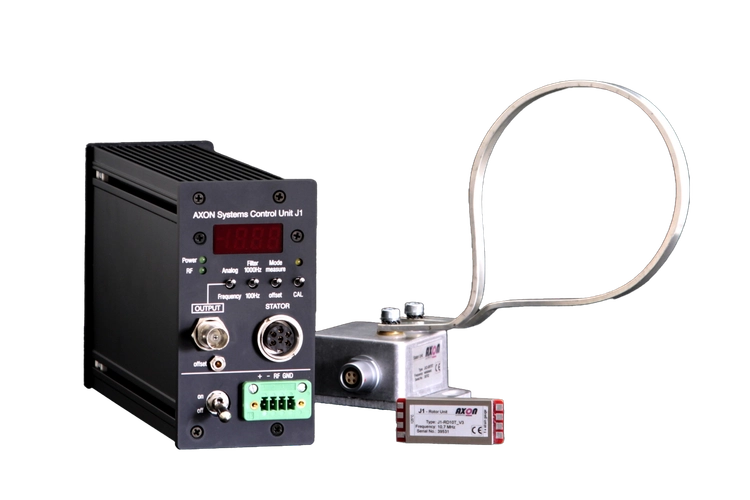

[ 제어 장치 ]
원격 측정 시스템의 제어 장치 및 데이터 변환, 유도 공급 전압을 생성하고 축에서 측정된 데이터를 전압 신호로 출력합니다.
유도 전력 공급 및 RF 데이터 수신은 최적의 데이터 전송을 보장하기 위해 작동 중에 모니터링 되고 항상 컨트롤됩니다.

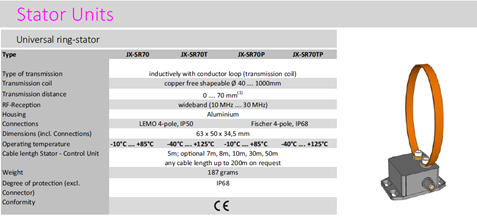

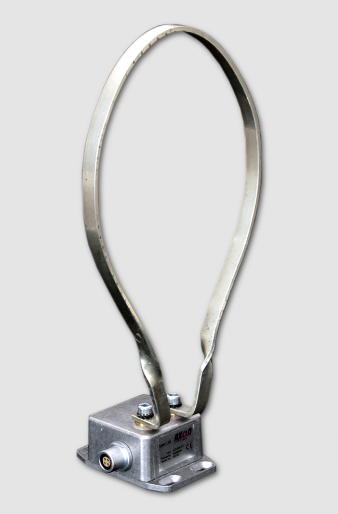

[ 링 스테이터 장치 ]
회전하는 시프트의 로터 장치에 전원을 공급하고 동시에 샤프트에서 측정 데이터를 수신하는 동적 유도 필드(Inductive type)를 생성합니다.
최대 70mm로 회전자와 고정자 안테나 사이의 거리를 유지할 수 있습니다.
고정자와 회전자 사이의 축 방향 및 반경 방향의 거리는 수 센티미터 범위를 권장합니다.
[ 로터 유닛의 종류 ]
 |  |  |  |

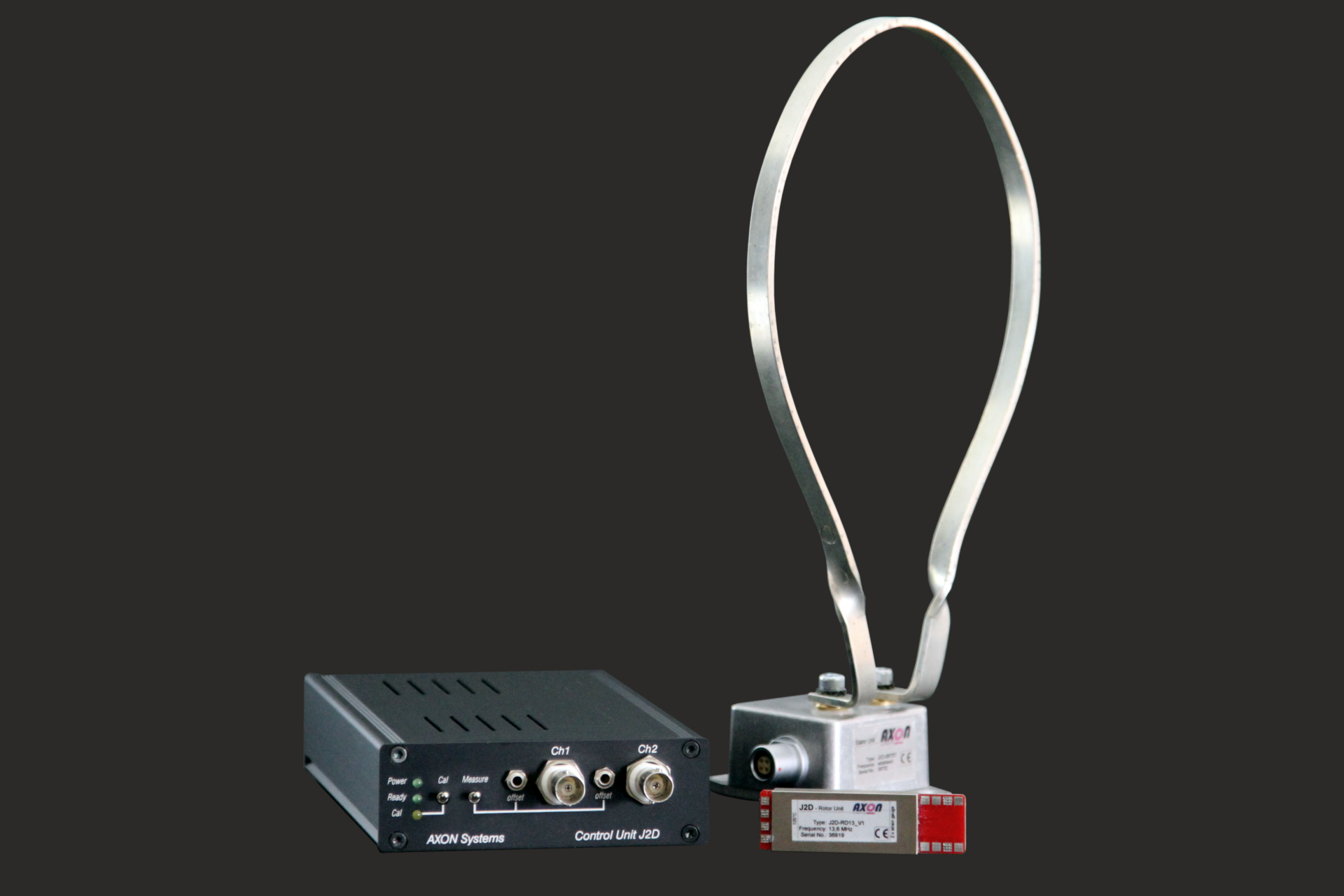

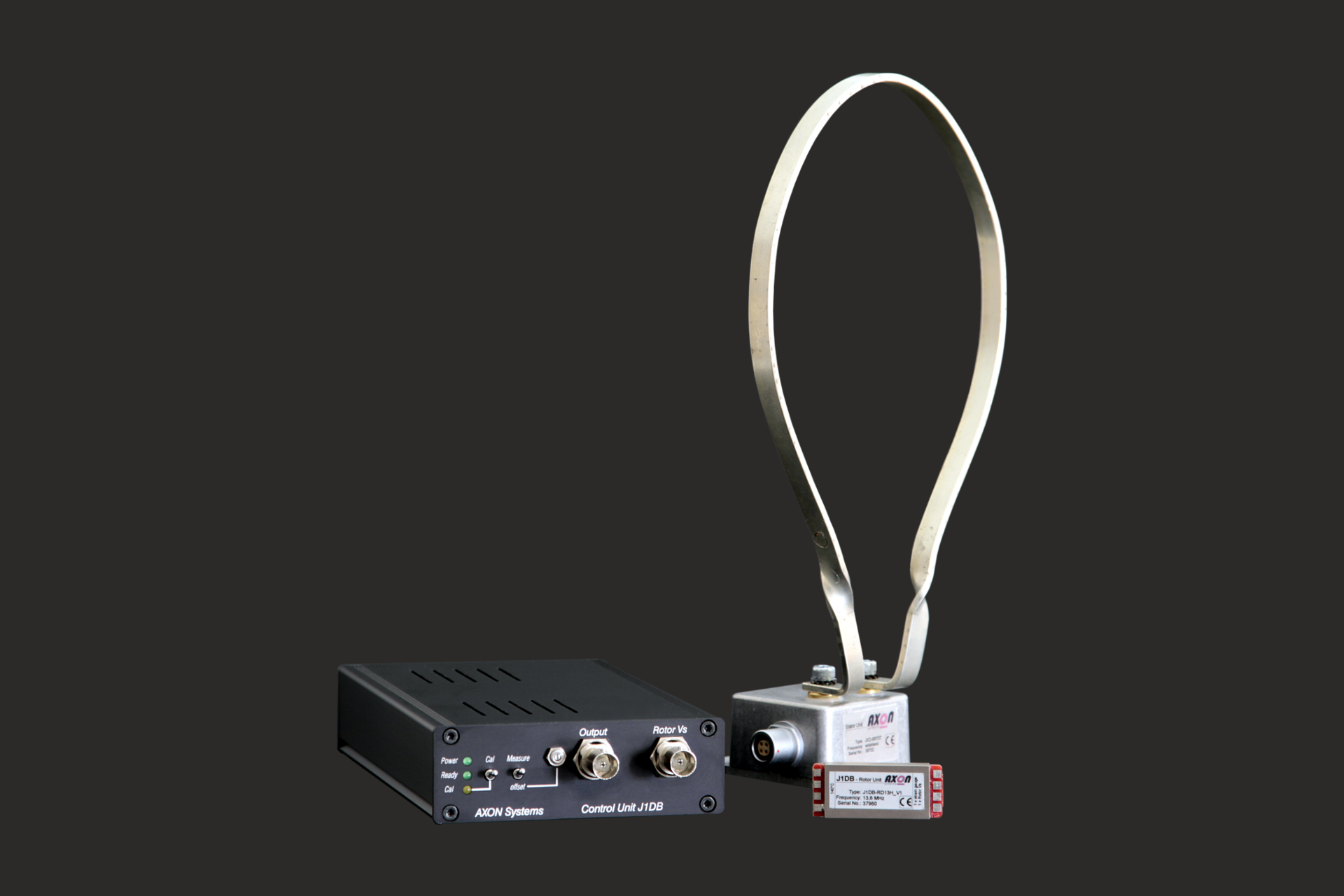

| J1 다양한 용도의 DMS 신호를 아날로그로 전송하는 1채널 원격 측정 시스템 | J1DB 회 전자 전원 공급을 모니터링하여 스트레인게이지 측정을 위한 디지털 1채널 원격 측정 시스템 | J2D 두 개의 스트레인 게이지 신호를 동시에 전송하기 위한 디지털 2채널 원격 측정 시스템 | J2DT 스트레인 게이지와 열전대 신호의 동시 전송을 위한 디지털 2채널 원격 측정 시스템 |
 |  |  | |

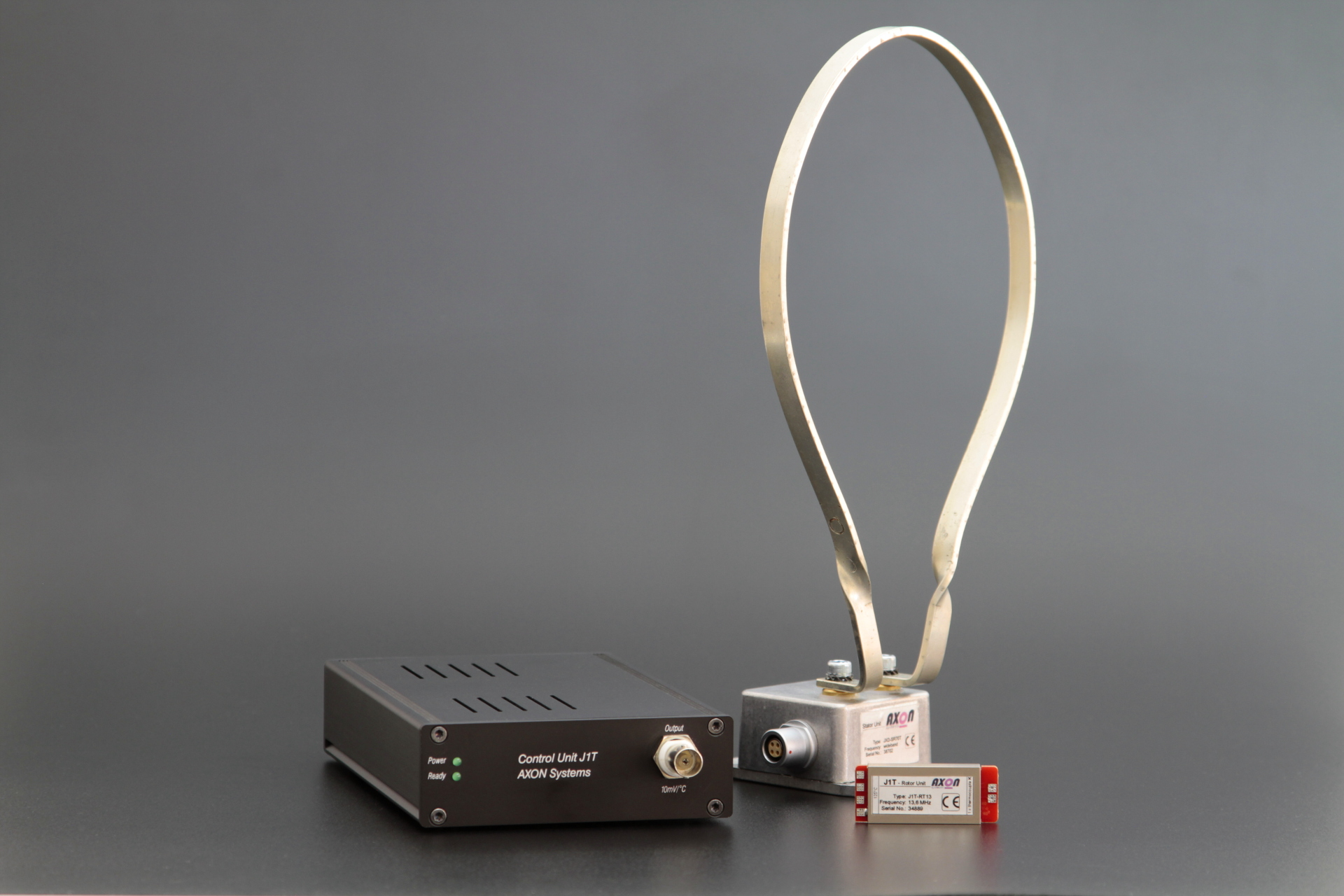

| J1T 열전대 신호를 전송하기 위한 1채널 디지털 원격 측정 시스템 | J2T 2개의 열전대 신호 전송을 위한 디지털 2채널 원격 측정 시스템 | J4T 4개의 열전대 신호 전송을 위한 디지털 4채널 원격 측정 시스템 | J8T 8개의 열전대 신호 전송을 위한 디지털 8채널 원격 측정 시스템 |

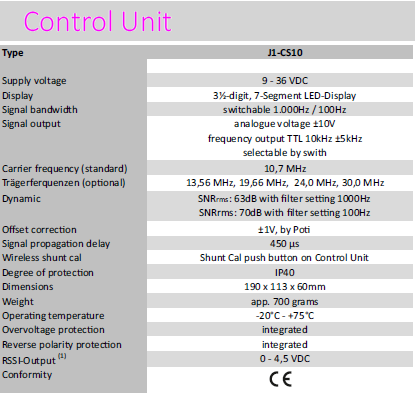

▣ 사양
