▣ 특징

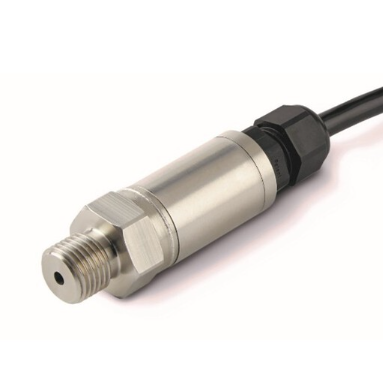

디지털 센서의 온도 교정 장점을 더하고 아날로그 센서의 단점을 보완하여 만들어진 ADROIT 6200은 아날로그 센서이지만 내장된 디지털 모듈을 통해서 온도변화에 따른 측정값을 보정을 해주는 하이브리드 센서입니다.
Druck의 디지털 온도 보정 기술로 더욱 넓은 사용 온도 범위에서 높은 정확도를 유지하고,
아날로그 출력을 제공함으로써 기존 시스템과 장비에 간편한 호환성을 제공합니다.
견고함 | 고성능 | 작은 사이즈 | 쉬운 사용법 |
|
|
|
|
[ 압력범위 ]
1. Gauge (g)
- Upper range Limit : 68mbar ~ 79bar
- Lower range Limit : -1 to 35bar
- 단, 1bar 미만의 압력은 대칭의 범위를 가짐
예) 70mbar의 압력범위는 -70mbar to 70mbar
2. Sealed Gauge (sg)
- Upper range Limit : 10 ~ 350bar
- Lower range Limit : -1 to 175bar
- 단, 1bar 미만의 압력은 대칭의 범위를 가짐
3. Absolute (a)
- Upper range Limit : 344mbar~ 350bar
- Lower range Limit : 0 to 175bar
4. Barometirc (B)
- Upper range Limit : 1.3bar
- Lower range Limit : 350mbar
5. Wet dry differential (WD)
- Upper range Limit : 68mbar to 35bar
- Lower range Limit : -1 to 0bar
6. Wet Wet differential (WW)
- Upper range Limit : 344mbar to 35bar
- Lower range Limit : -1 to 0bar
※ 주의사항
- WD/WW의 경우 지정된 유체를 사용해야 함.
- W/W의 경우 정압/음압 모두 유체가 인가되어도 무방하지만, Stainless steel 316L와 Hastelloy C276과 호환되는 유체를 사용해야 함.
- W/D의 경우 정압에서만 유체를 사용할 수 있으며, 마찬가지로 Stainless steel 316L와 Hastelloy C276과 호환되는 유체를 사용해야 함.
- 음압에는 Stainless steel 316L, Stainless steel 304, Pyrex, silicon 등을 사용할 수 있음.
[ Over Pressure ]
- 6 x F.S : 700mbar 까지의 압력 범위
- 2 x F.S : barometric 범위
- 4 x F.S : 70bar 까지의 압력 범위
- 4 x F.S : 350bar 까지의 압력 범위
[ 차압의 경우 ]
- 6 x F.S : 150mbar까지의 압력 범위
- 4 x F.S : 700mbar 까지의 압력 범위
- 2 x F.S : 15bar 이하의 모든 범위
※ 단, All range에서 센서 사양의 10%이상 overrange되지 않도록 유의하여 사용 권고
[ 출력 사양 ]
- 4~20mA 전류 출력
- 0 to 5V 3선 출력
- Configurable 0 to 10V 3선 출력
[ 전기커넥터 ]
설명 | IP 등급 | 위치 | 최소 온도 | 최대 온도 |
M12x1 Male 4-pin | IP67 | 야외 | -55 ℃ | +125 ℃ |
MIL-C-26482 | IP67 | 야외 | -55 ℃ | +125 ℃ |
폴리우레탄 케이블 (금속 크림프) | IP65 | 실내 | -40 ℃ | +80 ℃ |
Raychem 케이블 (금속 크림프) | IP65 | 실내 | -55 ℃ | +125 ℃ |
Micro-DIN (9.4mm pitch) | IP65 | 실내 | -40 ℃ | +80 ℃ |
※ 최대 온도 값이 보상 온도인 125 ℃까지 적혀있는 경우 짧은 시간 동안 150 ℃까지 버틸 수 있지만, 125 ℃ 보다 높은 온도에 장시간 노출될 경우 장비의 수명이 짧아짐
[ 정확도 ]
작동 환경 | 정확도 |
-20 ~ 80 ℃ | 0.1% (A3: Premium) |
-20 ~ 80 ℃ | 0.2% (A2: Improved) |
*0.05% 안정성 *<1ms 반응 시간 | |
- Total Accuracy: ±0.1% Span
[ 적용 가능 산업 및 고객군 ]
| 자동차 성능 시험
|
| OEM
|
| 산업용 시험분야
|
| 항공산업
|
▣ 특징

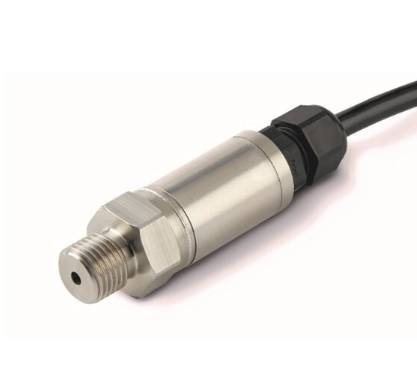

디지털 센서의 온도 교정 장점을 더하고 아날로그 센서의 단점을 보완하여 만들어진 ADROIT 6200은 아날로그 센서이지만 내장된 디지털 모듈을 통해서 온도변화에 따른 측정값을 보정을 해주는 하이브리드 센서입니다.
