▣ 특징
- 기존의 CM 압력 모듈을 뛰어넘을 확장된 압력 범위와 Druck만의 공진기 기술인 TERPS®를 탑재하여 최대 0.0016% rdg + 0.0033% FS로 레퍼런스 급의 정확도를 보여줌.

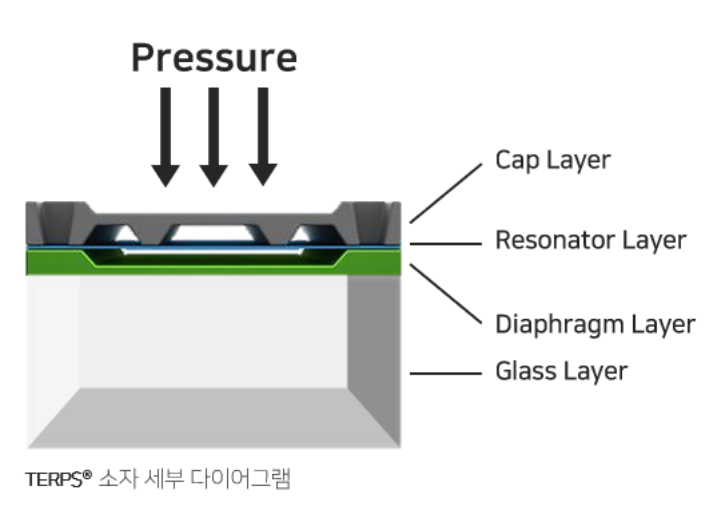

[ TERPS® ]
TERPS® (Trench Etched Resonant Pressure Sensor)는 센서의 격막에 가해지는 압력에 비례하여 변환기의 주파수를 변경하는 공진 구조물의 움직임(straining)을 기반으로 드리프트 및 압력/온도 히스테리시스 측면에서 뛰어난 성능을 선보이며, 무결점에 가까운 장기 안정도와 정확도를 제공합니다. 전체 구조(격막 및 공진기)는 압력이 가해칠 때 주파수 변화에 따른 신호가 끊김없이 지속적으로 발생하도록 기계적인 동작으로 균형을 이룹니다. 이는 변환기의 높은 정밀도를 제공하는 데 특히 중요하며, TERPS의 실제 사양은 데이터시트에 기재 된 15pprm FS의 정밀도를 능가합니다.
[ 특징 ]
- PACE 본체에 교체 가능
- Druck의 piezo-resistive silicone 및 TERPS 기술 탑재
- 초고속 압력 컨트롤 – 컨트롤 & 안정화까지 약 5초
- 교정된 온도 범위 내 0.001% FS의 정밀도
- 높은 정확도: 2, 3.5bar a 0.0016% rdg + 0.0033% FS
- 8-71bar a 0.0011% rdg + 0.0026% FS
- 장기안정도 : 0.0025% FS per annum
- 28가지의 다양한 압력 단위 및 4가지의 사용자 지정 단위
- 프로그램 개발 패키지와의 호환성
- 고해상도 컬러 터치 스크린
- RS232, IEEE 연결, Ethernet 및 USB 기본으로 탑재
- Switch Test, Leak Test, Burst Test, 테스트 프로그램,
- 아날로그 출력 및 전압 감지 방지 옵션 가능
- Barometric reference 옵션 선택 가능
▣ 사양
*Barometric reference 옵션 사용 시 pseudo 게이지 및 절대압으로 컨트롤과 표시가 가능합니다.

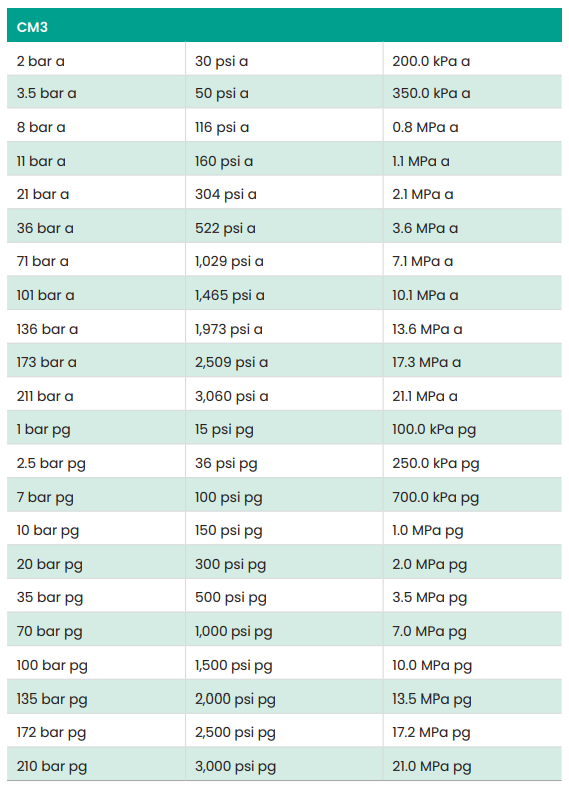

압력 범위 | CM3 | |
정밀도 | 2 ~ 3.5 bar 8 ~ 71 bar | ±0.0016% Rdg + 0.0033% FS ±0.0011% Rdg + 0.0026% FS |
포함사항 | Linearity, hysteresis, repeatability and temperature effects over calibrate temperature range. Annual stability& 동제품을 교정한 장비의 uncertainty 포함. | |
Barometric Option | 3.5 ~ 71 bar ±0.020 mbar | |
