정점실현전기로
- 온도범위 : 30 to 550℃ / 50 to 700℃ 선택
- 대용량 교정공간 : 45 × 285mm
- UKAS 교정성적서 제공 가능
- 삽입 블록 : Standard, 고객 맞춤형
- ISOCAL-6 계열 : 온도블록, 항온조, ITS-90 고정점 셀, 적외선, 표면온도계 적용 가능

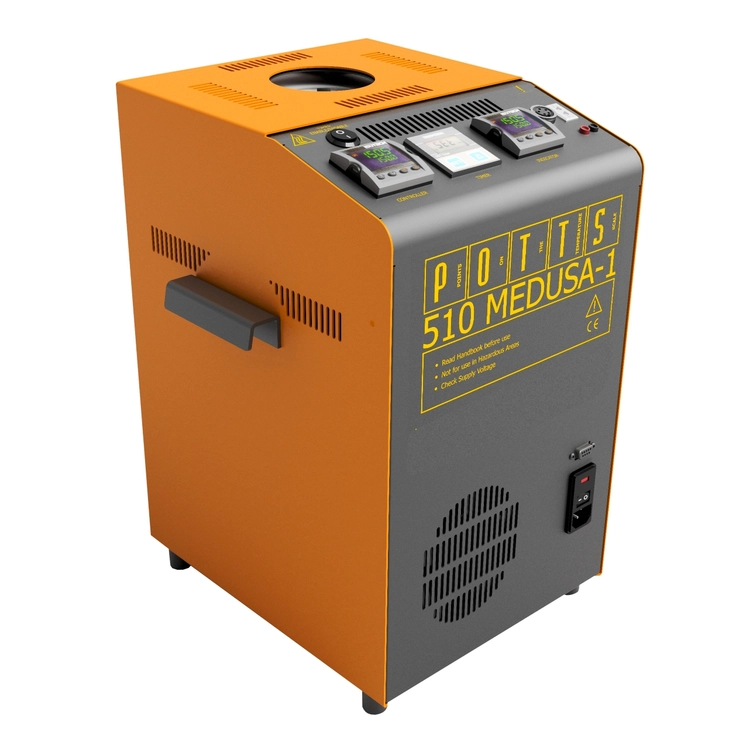

MEDUSA
정점실현전기로
▣ 특징
Medusa는 이전의 드라이블럭 보다는 깊이와 용량이 크기 때문에 휴대성이 다소 떨어지지만, 뛰어난 온도 균일성을 유지합니다.
Medusa 510은 최대 작동 온도가 550℃, 511은 700℃에 사용할 수 있으며, 상부와 하부를 총 3구역으로 나눠 온도 통제를 하고 있기 때문에 온도 범위가 매우 일정합니다.
기본적인 Standard insert는 깊이 250mm에 직경 8mm, 170mm에 직경 4mm insert가 있으며, insert의 높이는 사용자가 조정할 수 있기 때문에 유연성이 매우 뛰어납니다.

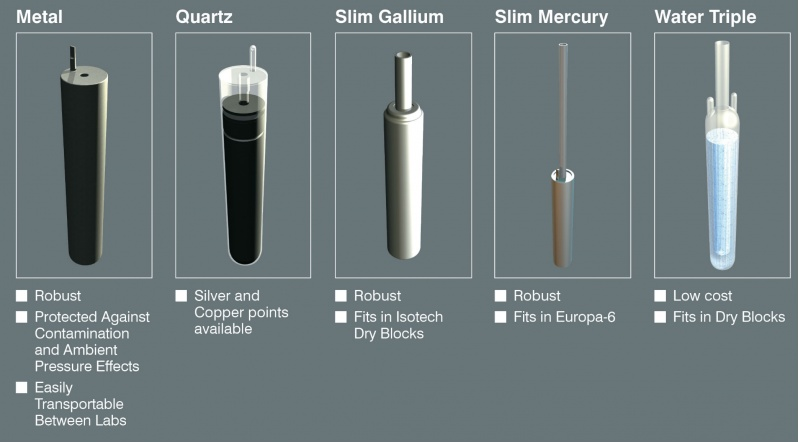

기본 인서트 이외 아래와 같은 유형의 인서트를 MEDUSA 장비에 사용할 수 있습니다.
Medusa는 BASIC(B)와 SITE(S)의 두 가지 모델로 제공됩니다.
B 모델에는 온도 설정 및 드라이블럭 온도 설정용 듀얼 디스플레이를 갖춘 정교한 온도 컨트롤러가 포함되어 있습니다.
S 모델에는 외부 표준 온도계를 연결할 수 있는 내장 디지털 온도계가 포함되어 있어 정확도가 향상되어 온도 변화도와 로딩 오류가 줄어듭니다. 또한, ITS-90 fixed point 작동을 자동화할 수 있는 타이머가 포함되어 있고, Platinum 저항 온도계, 열전대(유형 K, N, R, S, L, B, PL2, T, J 및 E)와 4-20mA 전류 송신기를 포함한 프로세스 입력이 내장되어 있습니다.
표면온도블록과 흑체를 사용할 때는 별도의 외부 온도계를 추천합니다.
교정실 수준의 정확도를 위해서 ISOTECH TTI 모델 같은 고정밀 온도계와 함께 사용할 수 있습니다.

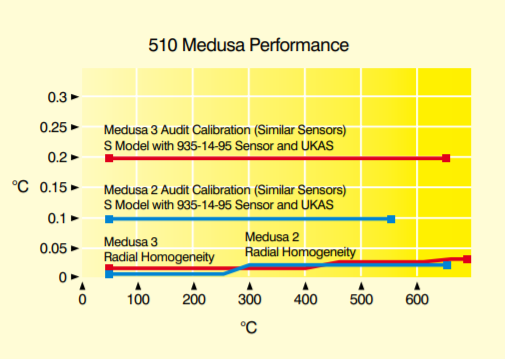

Medusa의 정확도는 사용 방법에 따라 변수가 있으므로 아래의 불확도 곡선을 참고하시기 바랍니다.
ISOTECH의 교정실에서는 UKAS의 요구절차에 따라 불확도를 계산합니다.
Medusa는 EA-10/13 규격(온도블록교정기의 EA안내서)에 적합한 교정장비 입니다.
- 대용량 블록
- 정점(ITS-90고정점 교정 가능), 비교 검정용
- 긴 온도계에 적합
- 적외선 온도계와 표면 온도계를 교정 가능(액세서리 옵션)
- 온도 조절기는 온도 범위에 따라 0.01 TO +99.99까지 표현 가능
- Windows 소프트웨어, PC인터페이스 기본 공급, +/-0.01℃의 분해능은 소프트웨어를 통해서 가능
▣ 사양
| 모델 | 510Medusa | 511Medusa 3 |
| 온도 범위 | 30℃ to 550℃ | 50℃ to 700℃ |
| Absolute Stability over 30 minutes | Metal Block Bath BlackBody Source Sensor Calibator ITS-90 Fixed Point | ±0.03℃, ±0.1℃, ±0.5℃, ±0.001℃ |
| 컴퓨터 인터페이스 | 소프트웨어에 포함 | 소프트웨어에 포함 |
| 냉각시간 | 550℃에서 30℃까지 5시간 소요 | 550℃에서 30℃까지 5시간 소요 |
| 가열시간 | 30℃에서 550℃까지 90분 소요 | 30℃에서 550℃까지 90분 소요 |
| 불확도 | 불확도 그래프 참조 | 불확도 그래프 참조 |
| 교정 용량 | 45mm diameter by 285mm deep | 45mm diameter by 285mm deep |
| 기본 인서트 | Six 8mm pockets all 250mm deep | Six 8mm pockets all 250mm deep |
| 디스플레이 해상도 | (0.01) to (0.1) 100.0 to 650.0 PC can display 0.01 across whole range with the software included. | (0.01) to (0.1) 100.0 to 650.0 PC can display 0.01 across whole range with the software included. |
| 인디케이터 단위 | °C, °F, °K | °C, °F, °K |
| 전원 | 108V to 130V or 208-240V 50/60Hz 1000 Watts | 108V to 130V or 208-240V 50/60Hz 1000 Watts |
| 크기 | Height 430mm, Width 310mm, Depth 30mm | Height 430mm, Width 310mm, Depth 30mm |
| 무게 | 17kg | 25kg |
[ ITS-90 Fixed point 실현 가능 온도에 따른 불확도 ]
| 재료 | 온도 | 불확도 |
| Gallium | 29.7646℃ | ±0.0005℃ |
| Indium | 156.5985℃ | ±0.0007℃ |
| Tin | 231.928℃ | ±0.0008℃ |
| Zinc | 419.527℃ | ±0.001℃ |
| Aluminum | 660.323℃ | ±0.002℃ |
