짧은 센서에 적합한 중고온용 온도교정기
- 온도 범위: 150℃에서 1100℃
- 교정 공간: 33.5 × 100mm
- 삽입 블록: 고객 맞춤형
- 25mm/35mm/50mm 길이 센서 교정 최적화
- 구간별 가열 기능
- UKAS 교정 선택 옵션

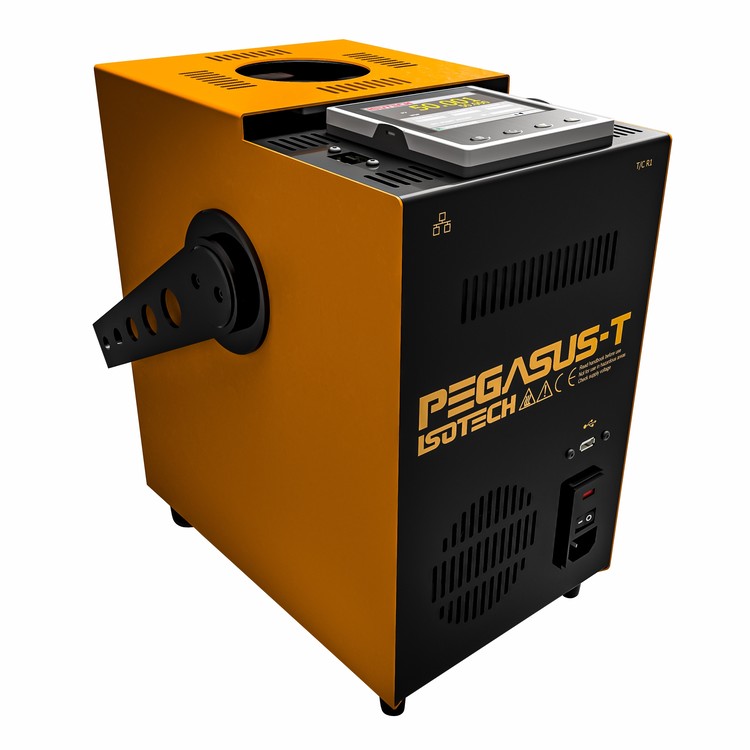

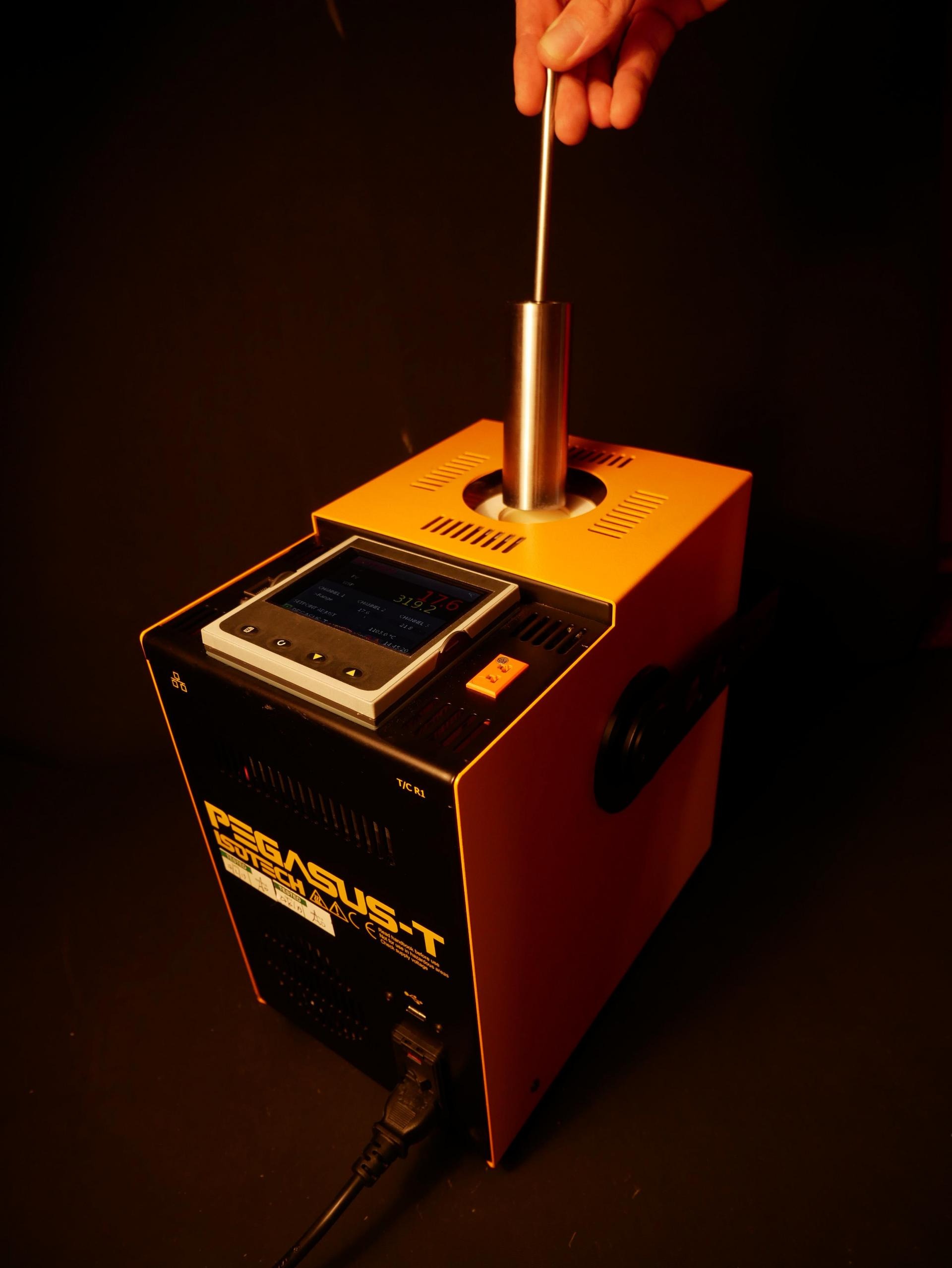

PEGASUS-T
짧은 센서에 적합한 중고온용 온도교정기
▣ 특징
PEGAUS-T 제품은 PEGASUS 4853와 기존 전기로에서의 고질적인 문제를 해결하고자 새로운 솔루션으로 출시된 제품입니다.
짧은 길이의 온도센서를 교정할 때, 센서 길이를 고려하여 온도 정확도에 대한 의심을 덜어줍니다.
주로 자동차 사업에서 쓰이는 25mm, 35mm, 혹은 50mm의 짧은 길이의 온도 센서는 어떻게 교정을 해야 할까요?
지금까지 이러한 짧은 센서의 교정 작업은 매우 도전적인 과제였습니다.
하지만 ISOTECH는 고객 맞춤형으로 인서트 홀을 만들어 교정 작업을 할 때 최대한 깊게 담궈 교정로의 중심과 가깝게 하여 높은 정확도로 기준 온도계와 비교 교정을 할 수 있게 만들었습니다.
*좌측 그림처럼 4가지 유형으로 맞춤 제작이 가능하며, 우측 그림처럼 교정로에 가까워집니다.

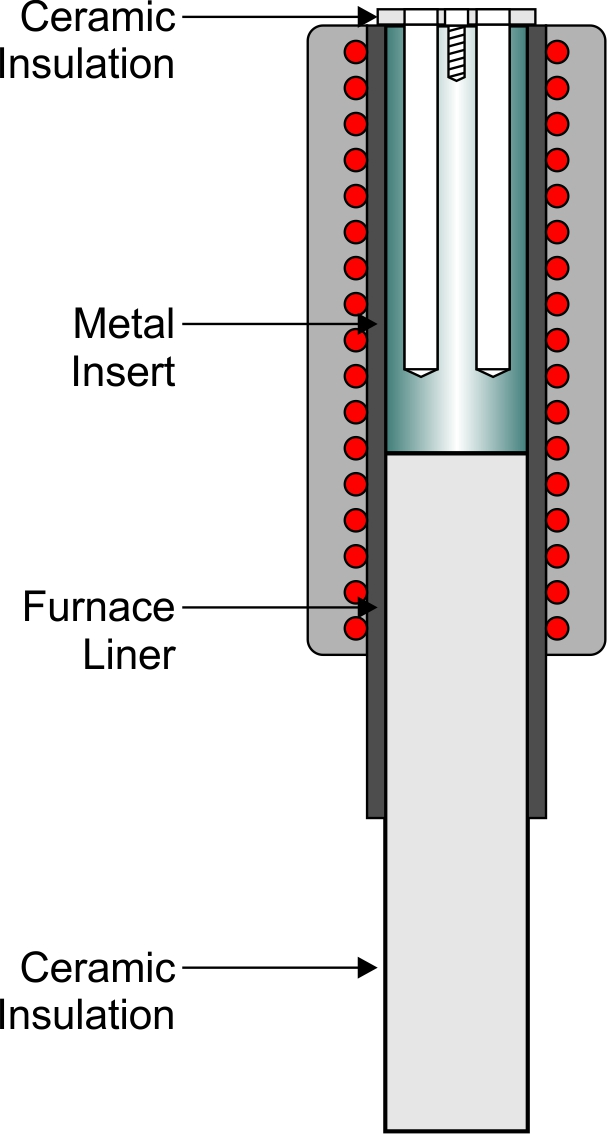

[ 교정 블록 ]
전반적인 어플리케이션에 적용할 수 있도록 PEGASUS-T는 기본 인서트 없이 제공됩니다.
ISOTECH의 CAD 디자이너가 사용자 요구사항에 맞춰 인서트를 제작할 수 있습니다.
또는 사용자가 직접 인서트를 제조할 수 있도록 6 x 5mm 홀이 있는100mm 깊이인 기본 인서트를 제공할 수 있습니다.

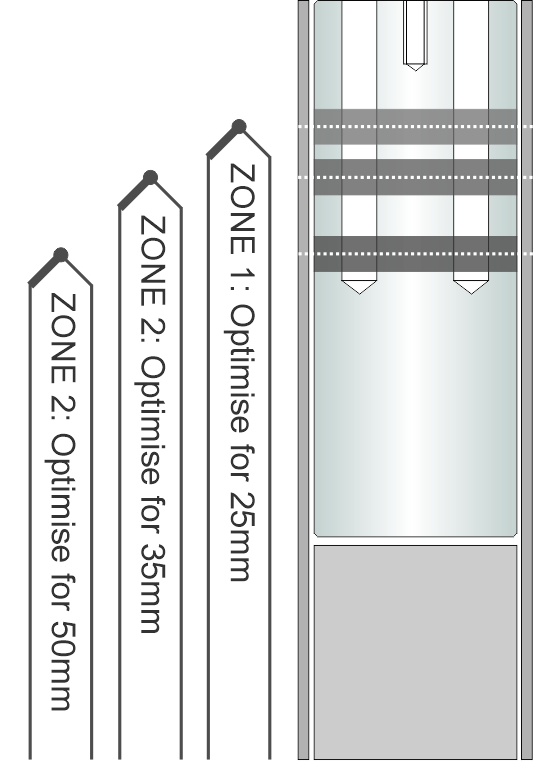

[ 구간별 가열 기능 ]
교정하는 센서 별로 정확도를 최적화하기 위해 고급 제어 시스템을 탑재했습니다.
세 개의 독립적인 제어 루프를 사용하여 구간별 가열이 가능하고,
온도 과부하 보호 기능이 내제 되어 있어 히터 와이어를 온도 과부하로부터 보호하여 장비 수명을 연장 시켜줍니다.
[ 외부 센서로부터의 제어 ]
내부 제어 센서와 외부 R-타입 열전대를 연결하여 테스트용 센서 바로 옆에 배치가 가능하며 보다 더 정확한 온도 측정과 온도 교정이 가능합니다.
[ 독립형 기준 채널 ]
R 타입 열전대는 외부 제어에 사용하거나, UKAS 교정 옵션을 추가하시면 온도 교정 사이클 구현을 위한 기준 센서로 사용하실 수 있습니다.
[ 고해상도 디스플레이 ]
PEGAGUS-T의 고해상도 디스플레이는 오토 튠이 가능한 멀티 루프 제어 및 내부/외부 열전대에서 제어가 가능한 온도 알림시스템 같은 고급 제어 기능을 갖추고 있습니다.
- 온도 프로그램: 시간에 따른 가열 및 냉각 온도 설정 가능, 편집 및 저장을 위한 자동 프로그램
- 기준 채널 입력: 외부 제어 또는 기준 센서 측정이 가능합니다. PEGASUS-T에는 R 타입 열전대 (모델 935-14-91)이 포함되어 있습니다.
- 이더넷 인터페이스: ISOTECH 홈페이지에서 I-CAL Easy Log (무료 소프트웨어) 다운로드가 가능합니다.
- Offset 제거: 외부 기준 센서를 사용하여 비교교정을 하고, 그 교정 값을 바탕으로 offset을 하여 오차를 줄일 수 있습니다.
- USB 포트: 기록된 데이터를 USB로 내보내고 컨트롤러 데이터는 지속적으로 기록됩니다.
▣ 사양
항목내용
| 모델명 | PEGASUS-T |
| 온도 범위 | 150°C에서 1100°C |
| 안전성 | 150°C에 ±0.05°C / 1100°C에 ±0.08°C |
| 디스플레이 해상도 | 전체범위에서 0.1°C |
| 1200°C to 800°C 냉각 시간 | 50분 |
| 1200°C to 200°C 냉각 시간 | 180분, 쿨링 어댑터로 대폭 감소 |
| 가열 속도 | 25°C / 분 |
| 교정 용량 | 33.5mm x 100mm |
| 자동 온도 사이클 | O |
| PC 인터페이스 | 이더넷 과 USB Host |
| 독립형 래퍼런스 채널 | 외부 컨트롤 또는 래퍼런스 인풋으로 사용 가능 |
| 데이터 자동 기록 | O |
| 내재된 웹 서버 | O |
| Offset 제거 | O |
| 인디케이터 단위 | °C, °F, K |
| 전원 | 115Vac 또는 230Vac (50/60Hz) 800 Watts |
| 크기 | 302H x 200W x 268D |
| 무게 | 13kg |

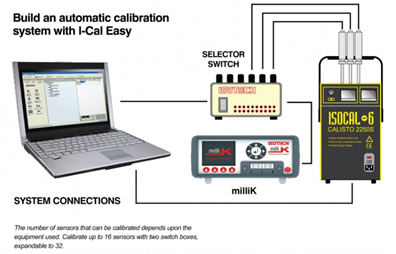

[ I-CAL EASY SOFTWARE ]
I-CAL EASY 소프트웨어를 사용하여 최대 20개의 교정 포인트를 입력하고 센서 교정과 항온조 설정, 데이터 기록을 자동으로 할 수 있습니다.
ITS-90 또는 Calendar Van Duesen 방정식을 이용하여 불학도 계산을 할 수 있고,
기본적으로 포함되어 있는 내장 템플릿을 사용하거나 자신만의 인증서를 만들 수 있습니다.
※ 주의사항 ※
히터의 작동 수명은 최대 작동 온도와 사이클에 따라 달라집니다.
고온에서 장시간 사용이 되는 환경일 시에는,
히터 교체를 고려하려 유지 보수 일정을 수립하여 사용할 것을 권고 합니다.
