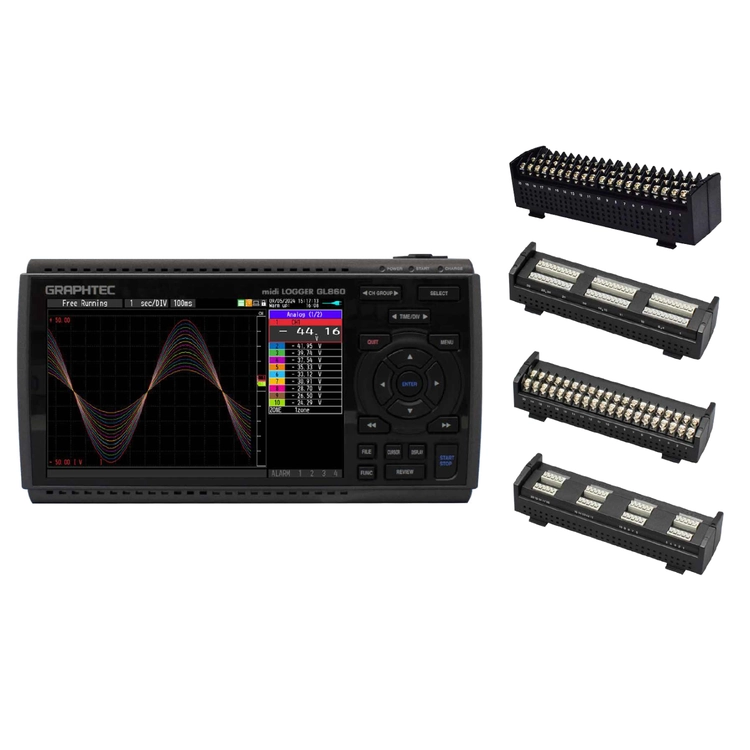

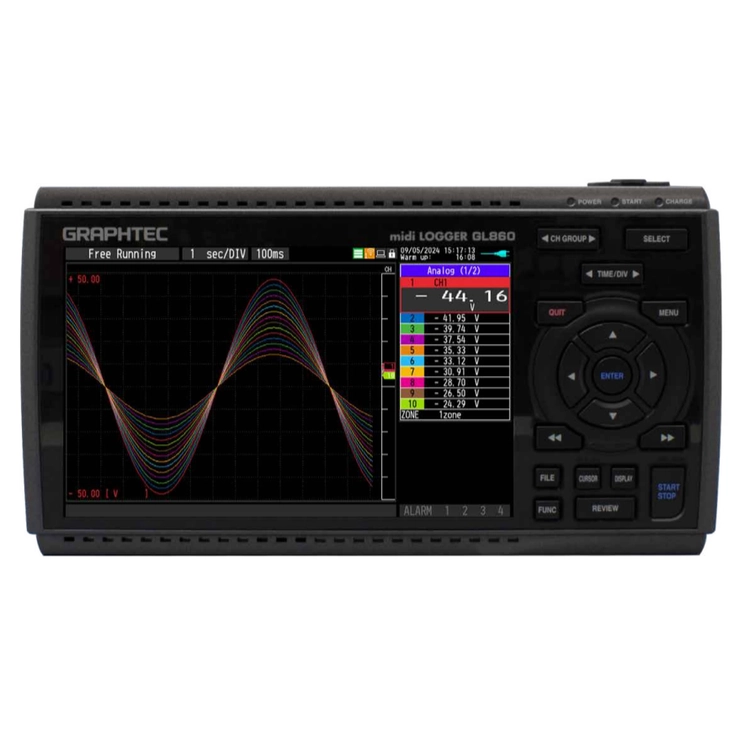

다채널 데이터로거 GL860 & 터미널 4종 (B-565, B-563SL-30, B-563, B-563SL)
모든 채널 절연 / 범용 입력, 독립형 멀티 채널
각 입력 채널에서 전압, 온도 및 습도를 선택할 수 있습니다.
다른 측정 매개변수에는 EU 스케일링을 사용하세요.
유연한 옵션 제공, 4개의 터미널
고내압 B-565를 포함한 4가지 타입의 터미널 라인업 구성.
측정 어플리케이션에 가장 적합한 터미널을 선택하세요.
터미널 사양 비교
* 각 터미널의 측정 정확도는 사용 설명서를 참조하세요.
최대 입력 전압
B-565
< +/- 터미널 사이(A) >
- 최대 입력 전압: 60Vp-p (20mV ~ 2V 범위) & 110Vp-p(5V ~ 100V 범위)
< 입력 단자/입력 단자(B) 사이 >
- 최대 입력 전압: 600Vp-p
- 내전압: 600Vp-p
< 입력 단자/GND(C) 사이 >
- 최대 입력 전압: 300Vp-p
- 내전압: 2300Vp-p(1분간)
B-563SL-30 / B-563 / B-563SL
< +/- 터미널 사이(A) >
- 최대 입력 전압: 60Vp-p (20mV ~ 2V 범위) & 110Vp-p(5V ~ 100V 범위)
< 입력 단자/입력 단자(B) 사이 >
- 최대 입력 전압: 60Vp-p
- 내전압: 350Vp-p(1분간)
< 입력 터미널/GND(C) 사이 >
- 최대 입력 전압: 60Vp-p
- 내전압: 350Vp-p(1분간)
아날로그 신호 입력 포트의 채널 확장
200채널까지 확장 가능
[ 예시 ]
20ch / 30ch
40ch 이상 (200ch까지)
채널 확장의 예시
*B-565를 다른 터미널과 함께 사용하는 경우,
내전압: 더 낮은 내전압이 적용
정확도: 터미널에 따라 다름
[ 연장 터미널용 연결 케이블(50cm / 2m)을 사용하여 입력 터미널과 GL860을 연장할 수 있습니다. ]
*측정이 노이즈의 영향을 받는 경우 샘플링 간격을 늦추십시오.
[ CH 복사 기능은 다중 채널 측정에 유용합니다. ]
입력, 범위, 필터, EU 등의 설정을 한 번에 복사할 수 있습니다.
채널을 선택하기만 하면 설정이 완료되므로 필요한 작업 시간을 크게 줄일 수 있습니다.
트리거 및 알람 설정도 복사할 수 있습니다.
최대 5ms의 샘플링 간격
사용 중인 채널 수를 제한하면 최대 5ms의 샘플링 속도를 얻을 수 있습니다.
SD 카드 지원 내장 8GB 플래시 메모리
[ 녹화 시간 예시(데이터 크기: 2GB) ]
수치는 대략적인 수치입니다. 캡처된 데이터의 파일 크기는 이 차트에서 GBD 또는 CSV 파일 형식으로 2GB입니다.
5ms: 1채널, 10ms: 2채널, 20ms: 4채널, 50ms: 10ch
[ 링 캡처 기능 ]
메모리를 링 메모리 모드로 구성하면 가장 최근 데이터가 저장됩니다. (캡처 데이터 수는 1000~200만 포인트입니다.)
[ 릴레이 캡처 기능 ]
릴레이 모드로 메모리를 구성하면 캡처가 중지될 때까지 데이터 손실 없이 최대 2GB까지 여러 파일에 데이터가 연속적으로 저장됩니다.
[ 메모리 루프 기능 ]
기존 릴레이 캡처 기능에 더해 메모리 용량이 다 떨어지기 전에 가장 오래된 파일이 자동으로 삭제됩니다.
[ SD 메모리 카드 핫스왑 ]
샘플링 간격이 100ms 이하인 경우 데이터 캡처 중에 SD 카드를 교체할 수 있습니다.
*무선랜이 설치되어 있으면 SD 메모리 카드를 SD 카드 슬롯에 삽입할 수 없습니다.
[ 녹화 데이터 백업 ]
녹화 중 데이터 백업을 위해 데이터 파일을 주기적으로 생성할 수 있으며, 해당 파일은 기기의 다른 저장 장치 또는 네트워크의 FTP 서버로 자동 전송됩니다.
백업 간격: 1, 2, 6, 12, 24시간
백업 파일 대상: SD 메모리 카드 또는 FTP 서버
데이터 파일 형식: GBD(바이너리) 또는 CSV(텍스트)
[ 데이터 파일 검증 ]
데이터 파일 재생 시 데이터 파일의 무결성을 확인하는 기능입니다. 데이터 파일에서 생성된 체크섬과 기록된 체크섬을 비교합니다. 두 체크섬이 일치하지 않으면 데이터 파일이 손상되었거나 누군가에 의해 변경되었을 수 있습니다. 체크섬 코드는 GL 장치에서 데이터 파일을 생성할 때 파일에 기록됩니다.
측정 환경에 따른 다중 PC 인터페이스
USB, 무선 LAN 또는 유선 LAN을 통해 PC에 연결할 수 있습니다.
*무선 LAN 연결에는 옵션 B-568이 필요합니다. USB 연결은 일반적인 A-B 타입 케이블입니다.
[ 옵션 무선 LAN 유닛 (B-568)을 사용하여 PC와 무선으로 연결하기 ]
무선 LAN 옵션을 사용하면 다른 장치와 무선으로 통신할 수 있습니다.
액세스 포인트를 사용하면 라우터 없이도 PC 및 스마트 기기에 직접 연결할 수 있습니다.
스테이션은 무선 LAN 라우터에 연결할 수 있습니다. 환경에 따라 인터넷을 통해 원격지의 PC 및 스마트 기기로 데이터를 확인하고 이메일을 수신할 수 있습니다.
[ 이더넷을 통한 PC와의 유선 연결(10BASE-T / 100BASE-TX) ]
PC와 일대일 연결 또는 HUB를 통한 다중 연결이 가능합니다.
[ 모드버스/TCP ]
GL860에서 레코딩한 데이터를 모드버스 통신을 통해 PLC로 전송할 수 있습니다.
GL860의 레코딩 시작/정지 제어는 PLC에서 가능합니다. 모드버스 통신에 대한 자세한 내용은 SDK 를 신청해 주세요.
[ 신규 서비스 “G-REMOTE” ] (유료)
인터넷이 연결된 곳이라면 어디에서나 웹 브라우저를 이용해 원격 제어 및 데이터 캡처를 손쉽게 수행할 수 있습니다.
녹화된 데이터는 전용 클라우드 서버에 백업할 수 있습니다.
유용한 기능
[ 유용한 기능 ]
[ 조작성 개선 ]
적용 소프트웨어
[ PC용 ] GL28-APS
어플리케이션 소프트웨어는 GL 시리즈를 PC에 연결합니다. 캡처한 데이터의 설정, 기록 및 관리를 수행합니다.
[ 고성능 소프트웨어 ] GL-Connection
GL 시리즈와 PC를 LAN/USB로 연결하여 레코딩 데이터를 관리합니다.
액세서리
[ 기본 구성품 ]
[ 옵션 ]
* 무선랜이 설치되어 있으면 SD 메모리 카드를 SD 카드 슬롯에 삽입할 수 없습니다.
** 교체용 AC 어댑터
